21 709₽
Описание

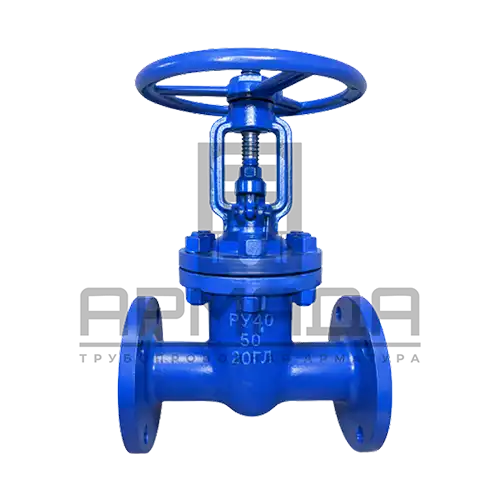

Задвижка стальная 30лс15нж PN40 DN100 представляет собой литую клиновую задвижку, имеющую выдвижной шпиндель. Эта запорная арматура предназначена для установки на различных технологических трубопроводах, транспортирующих неагрессивные продукты, такие как нефть, пар и вода.
Главным назначением задвижки 30лс15нж DN100 является полное перекрытие потоков рабочей среды на магистральных и промысловых трубопроводах, а также на промышленных и коммунально-хозяйственных предприятиях.
Рабочая среда задвижки 30лс15нж - Вода, пар, масло, нефть, жидкие неагрессивные нефтепродукты, природный газ, жидкие, газообразные и химически активные среды, по отношению к которым, материалы, применяемые в задвижке, коррозионностойкие

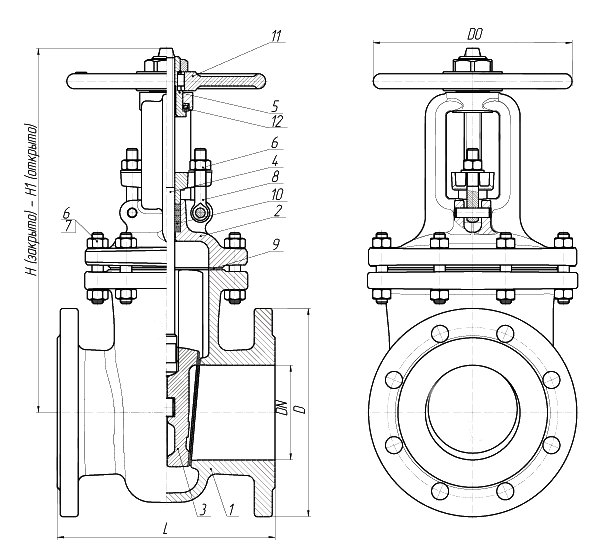

Чертеж
- Корпус
- Крышка
- Клин
- Шпиндель
- Гайка шпинделя
- Гайка
- Болт / шпилька
- Болт откидной
- Уплотнение корпуса и крышки
- Набивка сальника
- Маховик
- Подшипник
- Наплавка кольца в корпусе
- Наплавка клина
Материалы исполнения
| Корпус | Сталь 20ГЛ |
| Крышка корпуса | Сталь 20ГЛ |
| Клин | Сталь 20ГЛ |
| Шпиндель | 14Х17Н2 |
| Гайка шпинделя | латунь ЛС59-1 |
| Гайка | Сталь 35Х |
| Болт / шпилька | Сталь 40Х |
| Болт откидной | Сталь 40Х |
| Уплотнение корпуса и крышки | Пароним |
| Набивка сальника | АГИ, ТРГ |
| Маховик | Сталь 20Л |
| Подшипник | ГОСТ 7872-89 |
| Наплавка кольца в корпусе | 20Х13 |
| Наплавка клина | 20Х13 |
Комплект ответных фланцев
| Фланцы стальные приварные (ГОСТ 33259, ГОСТ 12820) | 2 шт (тип: 01, исполнение: Е) |
| Прокладка (ГОСТ 15180) | 2 шт |
| Крепеж | Болты (шпильки) - 16 шт Гайки - 16 шт |
